Media converter fiber optik sekarang digunakan secara luas di semua jenis industri dan sektor, menyediakan konektivitas fiber tembaga untuk pengawasan keamanan, pertahanan pemerintah, LAN perusahaan dan kampus. Dengan footprint kecil klasiknya, konverter media ideal untuk desktop, lemari kawat, dan instalasi pusat data. Konverter media memiliki lingkungan aplikasi yang berbeda, tetapi metode pemasangan kabel pada dasarnya sama. Bagian berikut menunjukkan dua kasus yang sering digunakan tentang cara menyambungkan konverter media.
Konverter Media Tunggal
Karena merupakan hal yang umum untuk menerapkan sekumpulan konverter media fiber dalam jaringan, satu konverter media mungkin diperlukan untuk menghubungkan kabel tembaga ke perangkat fiber. Pada gambar berikut, konverter media fiber dengan slot 1x SFP dan 1x RJ45 diterapkan, menghubungkan sakelar Ethernet (Sakelar B) untuk semua antarmuka RJ45 ke sakelar SFP (Sakelar A). Untuk menghubungkan kabel fiber optik dan tembaga ke konverter media:
1. Gunakan kabel UTP (Cat5 atau lebih tinggi) untuk menyambungkan port tembaga pada sakelar B ke port RJ45 pada konverter media fiber.
2. Colokkan modul optik SFP ke dalam slot SFP dari konverter media dan hubungkan modul SFP lainnya ke sakelar A.
3. Masukkan kabel patch fiber ke dalam konverter media dan modul optik SFP pada Sakelar A.

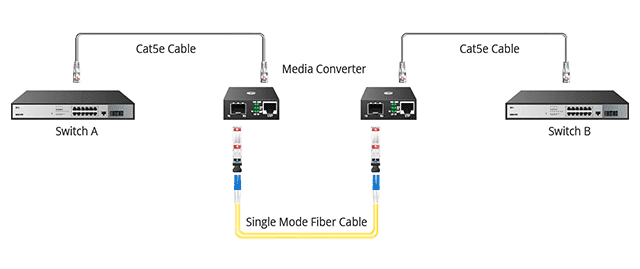

Sepasang konverter media fiber sering digunakan untuk menghubungkan dua sistem kabel tembaga untuk memperpanjang jarak transmisi. Ini juga merupakan skenario paling umum untuk menggunakan konverter media di jaringan Anda. Langkah-langkah berikut menunjukkan cara menggunakan sepasang konverter media dengan sakelar jaringan, modul optik, kabel fiber, dan kabel tembaga.
1. Gunakan kabel UTP (Cat5 atau lebih tinggi) untuk menyambungkan port tembaga pada sakelar A ke port RJ45 pada konverter media fiber # 1.
2. Masukkan modul SFP ke dalam slot SFP dari konverter media fiber # 1 dan modul SFP lainnya ke dalam slot SFP dari konverter media fiber # 2.
3. Gunakan kabel patch fiber untuk menyambungkan konverter media fiber # 1 dan konverter media fiber # 2.
4. Gunakan kabel UTP untuk menyambungkan port RJ45 konverter media fiber # 2 ke sakelar B.
Catatan : Modul optik pada dasarnya adalah perangkat yang dapat dicolokkan dengan panas, jadi Anda tidak perlu mematikan konverter media saat memasukkan modul optik ke port yang sesuai. Pastikan untuk melepaskan kabel patch fiber sebelum melepaskan modul optik dan memasang modul optik ke konverter media sebelum memasukkan kabel ke bagian depan modul optik.
Converter media, juga dikenal sebagai Converter media fiber optik, adalah mesin yang banyak digunakan di MAN (jaringan sekitar metropolitan) untuk masuk dan mencatat penawaran transportasi ke klien perusahaan bisnis untuk mewujudkan koneksi tembaga-ke-fiber atau fiber-ke-fiber. Ini adalah jawaban yang fleksibel dan hemat biaya untuk memperpanjang jarak transmisi menggunakan infrastruktur kabel yang ada. Dengan lebih dari beberapa konverter media di pasar, bagaimana cara memilih yang sesuai? Berikut ini akan memperkenalkan jenis konverter media yang sering dan lingkungan perangkat lunak, untuk membantu Anda membuat pilihan yang lebih baik.
